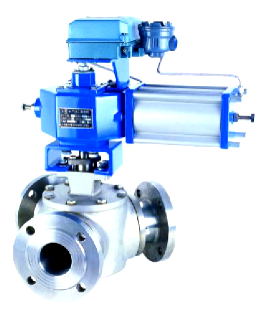

ZSHQR-T系列氣動O型三通調節閥

產品號：LP18—100

一、概述

ZSHQR-T系列氣動O型三通調節球閥是由一個輸入口A與二個不同開閉狀態的輸出口B和C組成，分為氣開型和氣閉型。使一個調節閥具有二臺調節閥的功能，即在一個工藝的輸送管道上，方便實現對介質的分流，被廣泛的應用在比值、配比、分程等控制系統。因此特別適用于造紙、食品、輕工、石油、化工、冶金、制藥、電力、污水處理等行業中對有關工藝參數的控制。利普Y型三通調節球閥具有如下特點：

（一）結構新穎、獨特、緊湊、采用一臺閥芯為Y型的三通調節閥，可以實現二臺常規調節閥功能，這樣使車間現場的工藝管道、閥門占用空間位置可以大大減少，同時也降低了投資造價。特別是這種結構的三通調節球閥，相當于把二臺調節閥的功能實現一體化，大大提高了控制系統的靈敏度與響應度。

（二）根據用戶生產工藝的特點與要求，密封型式可以選用有剪切功能的可動硬密封與高密封性能的軟密封。

（三）通用性強，可調范圍大，可達1：100以上

（四）流通能力大，壓頭損失低，具有近等百分比控制特性。

二、動作原理

ZSHQR-T系列三通調節球閥由雙作用氣動執行機構、三通球閥、閥門定位器等部件組成。它接受DCS、PLC等計算機控制系統、盤裝調節儀表、手操器等送來控制信號（如：4-20mADC），與閥門定位器內閥位反饋進行比較，輸出氣動壓力信號，驅動氣動執行機構氣缸內活塞，再通過傳動連桿箱，轉動Y型閥芯，實現B輸出口由全開到全關，C輸出口由全關到全開的連續控制。閥芯位置改變，使B輸出口、C輸出口的流通截面積發生變化，從而達到調節的目的。

三、主要技術數據

（一）公稱壓力：1.6Mpa；2.5,Mpa；4.0 Mpa；

（二）工作溫度： -20℃~150℃

（三）閥門材質：閥體、閥芯：不銹鋼

閥座：1.硬密封不銹鋼

2.軟密封聚四氟乙烯

（四）填料：常溫型：聚四氟乙烯

中溫型：石墨四氟

（五）連接型式：法蘭連接

（六）閥芯結構：Y型

（七）流量特性：等百分比

（八）基本誤差：±1.0%~2.0%

回差： 1.0%~2.0%

死區： 0.6%~0.8%

（九）泄漏量：

硬密封：GB/T4213-92Ⅳ級

軟密封：GB/T4213-92V級

（十）耗氣量：主要取決于所選用定位器的型號，通常小于15L/min，選用智能型則更少。

（十一）流量系數KV值

公稱直徑	25	32	40	50	65	80	100	150
流量系數KV值	50	80	120	160	280	410	720	1430

四、訂貨須知

（一）產品訂貨若不按第五節的順序編寫型號，則需提供如下資料：

1．調節閥型號、公稱壓力、公稱通徑、閥門材質、密封形式、工作溫度、工藝介質。

2．控制信號輸入范圍：

（1）0-10mADC

（2）4-20 mADC

（3）20-100Kpa

3．閥門密封型式：（1）硬密封（2）軟密封

（二）電氣閥門定位器型號選擇由供需方商定

（三）可選附件

1．行程開關箱：

（1）凸輪式觸點開關

（2）感應式無觸點開關，電源電壓24VDC/220VAC

注：若不選行程開關箱編寫型號時，此字母可以略去。

2．連接法蘭、螺栓、螺母材質：

（1） A3鋼

（2）不銹鋼

（四）使用在防爆場所，訂貨時加以注明。

格序

說明

執行器大類符號

氣動橫裝活塞動執機構行

三通球閥

閥門公稱壓力

1.6Mpa

2.5Mpa

4.0Mpa

控制方式

調節型

閥門公稱通徑

DN（mm）

至150

25、32、40、50、65、80、100、125、150

閥座密封型式

可動不銹鋼硬密封

聚四氟乙烯軟密封

閥體材質

304 ZG0Cr19Ni9

316

ZG0Cr17Ni12Mo2

316L

ZG00Cr17Ni14Mo2

控制電壓

0-10mADC

4-20mADC

20-100KPa

帶行程開關箱觸點型式

凸輪式觸點開關

感應式無觸點開關24VDC二線制

感應式無觸點開關220VAC二線制

制造廠家名稱

浙江同普自控設備有限公司

（溫州市利普自控設備有限公司）

五、系列產品型號編制說明

根據國家專業標準ABN10006-88工業自動化儀表產品型號編號原則，我公司生產三通調節球閥型號中各字母與數字代表意義如下：

公稱直徑Nominal size DN	外形主要尺寸 Dimensions						適配法蘭GB/T9119-2000尺寸 Flange:GB/T9119-2000
	α	B	S	H	X	L	D	C	K	n-L	B		法蘭理論重量
	α	B	S	H	X	L	D	C	K	n-L	系列Ⅰ	系列Ⅱ	法蘭理論重量
25	96°	215	105	490	80	440	115	16	85	4-14	34.5	33	0.96
32	96°	250	120	500	80	440	140	18	100	4-18	43.5	39	1.59
40	96°	296	142	530	80	440	150	18	110	4-18	49.5	46	1.82
50	96°	312	150	550	100	470	165	20	125	4-18	61.5	59	2.43
65	96°	355	172	575	100	470	185	20	145	4-18	77.5	78	2.97
80	96°	378	180	620	100	470	200	20	160	8-18	90.5	91	3.23
100	96°	445	220	670	125	520	220	22	180	8-18	116	110	4.52
150	96°	637	317	745	125	520	285	24	240	8-22	170.5	161	6.53
200	96°	660	320	820	125	650	340	26	295	12-22	221.5	222	9.01
