歡迎訪問耀圣控制設備有限公司(浙江生易達自控科技有限公司)網站

當前位置:主頁 > 產品中心 > 不銹鋼閘閥 > 氣動刀型閘閥

產品展示

Product display

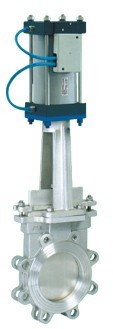

氣動刀型閘閥

型號:304

產品時間:2017/4/27 9:41:16

簡要描述:

永嘉嘉宇流體控制設備有限公司

詳細介紹

 不銹鋼氣動刀形閘閥技術參數

公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑:DN50-1200mm NPS 2"-20"
適用溫度:-38-+650(具體溫度范圍視密封副材質和介質性質而定)
連接法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、軟密封
泄漏量:硬密封:D級(液體0.1×DN mm3/s)軟密封:A級 (零泄漏)
適用介質:糖漿、紙漿、污水、煤漿、灰、渣水混合物等

配套附件:安裝法蘭


不銹鋼氣動刀形閘閥主要外形及連接尺寸

公稱壓力
Nominal Pressure
DL L D1 D2 H Z-M
0.6
MPa
50 48 90 110

335 4-M12
65 48 110 130 363 4-M12
80 51 125 150 395 4-M16
100 51 145 170 465 8-M16
125 57 175 200 530 8-M16
150 57 200 225 630 8-M16
200 70 255 280 750 8-M16
250 70 310 335 900 12-M16
300 76 362 395 1120 12-M20
350 76 412 445 1260 12-M20
400 89 462 495 1450 16-M20
450 89 518 550 1600 16-M20
500 114 568 600 1800 16-M20
600 114 670 705 2300 20-M22
700 127 775 810 2500 24-M22
800 127 880 920 2800 24-M27
900 154 980 1020 3100 24-M27
1000 165 1080 1120 3400 28-M27
1.0
MPa
1200 190 1295 1340 3600 32-M30
50

48 100

125

335

4-M16
65 48 120 145 363 4-M16
80 51 135 160 395 4-M16
100 51 155 180 465 8-M16
125 57 185 210 530 8-M16
150 57 210 240 630 8-M20
200 70 265

295 750 8-M20
250 70 320 350 900 12-M20
300 76 368 400 1120 12-M20
350 76 428 460 1260 16-M20
400 89 482 515 1450 16-M22
450 89 532 565 1600 20-M22
500 114 585 620 1800 20-M22
600 114 685 725 2300 20-M27
700 127 800 840 2500 24-M27
800 127 898 950 2800 24-M30
900 154 1005 1050 3100 28-M30
1000 165 1115 1160 3400 28-M30
1200 180 1325 1380 3600 32-M36






訂貨須知:

一、①不銹鋼氣動刀形閘閥產品名稱與型號②PZ643X氣動刀形閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定氣動刀形閘閥型號,請按氣動刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關
